許多人應該都聽說過要分辨一條線是單音還是立體聲，看接頭上有幾條槓就知道了；而有些人還可能知道一槓是非平衡而兩槓是平衡訊號。
欸？所以單聲道就是非平衡訊號嗎？立體聲就是平衡訊號嗎？看這幾條槓來分辨真的準嗎？
今天我們就帶大家來了解這一槓一槓之間的祕密，平衡／非平衡以及單音／立體訊號之間的差異吧！

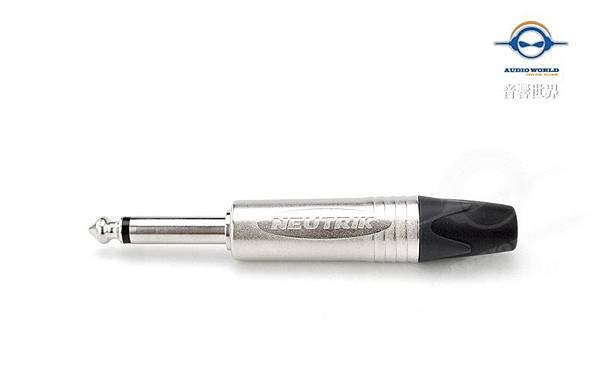

這是一般常見的6.3mm TS Phone Jack頭，其中這個一槓的材質通常是絕緣體，用來將頭的頂端(Tip)及末端(Sleeve)分開，有了這一槓，訊號能夠因此分為兩個接點(又可稱作2 pin及TS頭)。

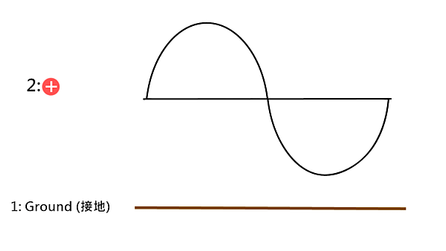

兩個接點為一個接地、一個訊號，故這種頭只能傳輸一個訊號，也就是聲音只有一個的單音(Mono)，至於為什麼也是非平衡訊號呢？讓我們繼續看下去～

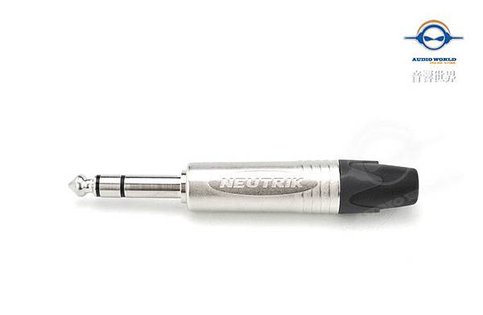

上圖是有兩槓的6.3mm TRS Phone Jack頭，以及3.5mm TRS Phone Jack頭，這兩種都是耳機常用的接頭種類。
剛剛我們知道一槓將頭一分為二，因此兩槓當然就是一分為三，變成3 pin的頭囉！
這三個接點（頂端Tip、中間Ring、末端Sleeve,簡稱TRS）分別是一個接地及兩個正負訊號，用兩個訊號把聲音分為左右聲道，就是我們熟知的立體聲了。

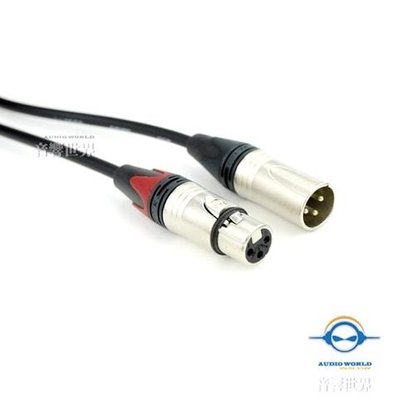

再來看看這種接頭，這是麥克風用的XLR接頭，雖然沒有兩槓，但是可以很清楚的看到上面也有三個接點，是3 pin！所以這也是立體囉？
錯，雖然理論上可以作成立體聲的，但實際上很少會這麼用，而是作為［平衡訊號傳輸］
平衡訊號？

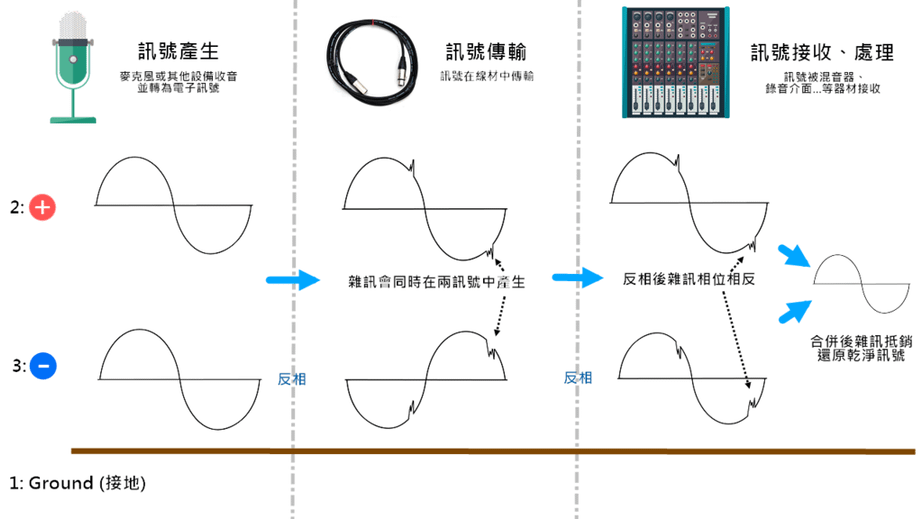

平衡訊號的原理是將兩個訊號在傳輸前，將其中一個訊號的相位反轉（此指波形的正反相，而非左右的聲相）。
訊號在傳輸過程中會逐漸累積雜訊或受到電磁干擾，因此平衡訊號就是在最後訊號送至末端的器材時，把一開始反相的訊號反回來，此時原本的兩個訊號便能重新合而為一，而在傳輸過程中增加的雜訊，卻會在這次反相後，和另一訊號上的相同雜訊發生相位抵銷，而達到去除雜訊的效果。2pin的接頭，因為只有一個訊號，沒辦法實現這個原理，故稱為非平衡訊號。

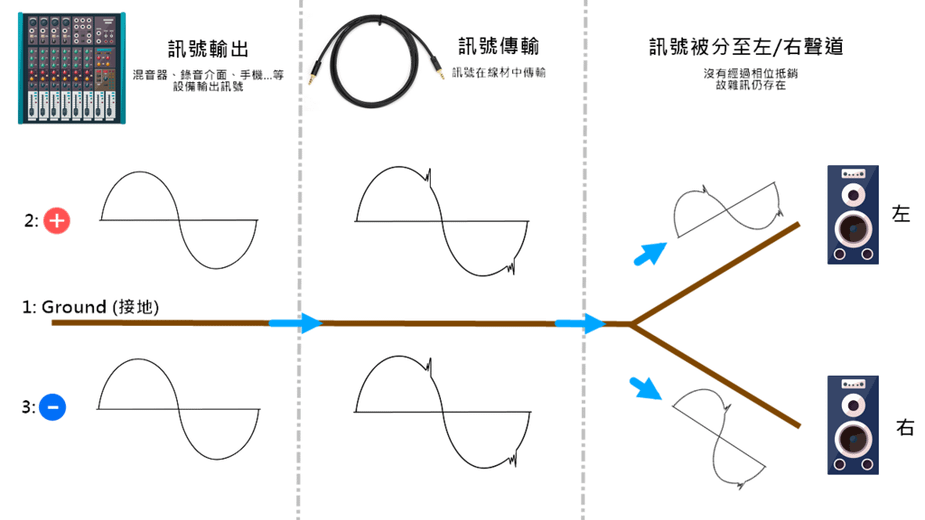

所以回到最初的問題，立體聲就是平衡訊號嗎？不是的，而且還是非平衡的，立體聲的兩個訊號不會做反相也不會作合併的動作，甚至還要被分到左/右兩聲道，所以最後進到喇叭/耳機的都各只剩一個訊號，也就是非平衡訊號了。
那立體聲的雜訊問題怎麼解決呢？最簡單的解決方法就是使用兩條平衡訊號線
（如圖）

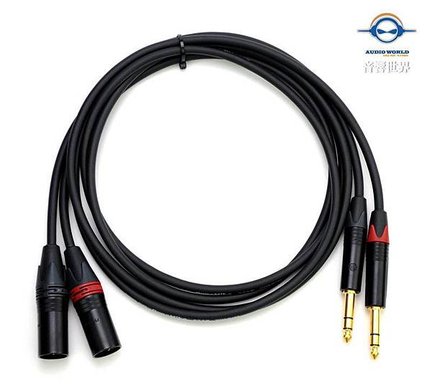

此為XLR轉TRS的訊號線，常用於監聽喇叭與錄音介面的連接，兩端只要都是3pin就能傳輸平衡訊號。 購買連結: https://shopee.tw/product/7223108/580788025/
另外平衡訊號也可以降為非平衡訊號，也有同一條線和接頭是立體又是平衡的，各種五花八門的種類及轉接方式又是說都說不完。如果您有特殊的接線需求，可以找〔音響世界〕為您量身訂做！
